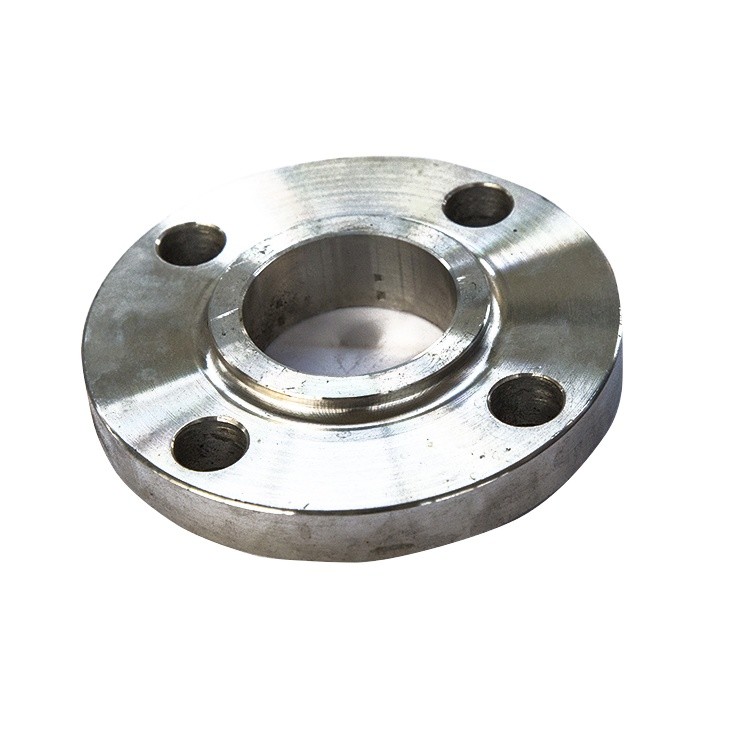

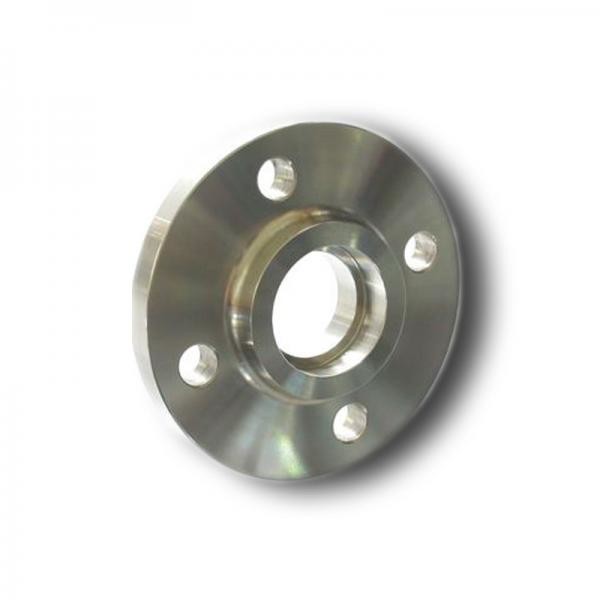

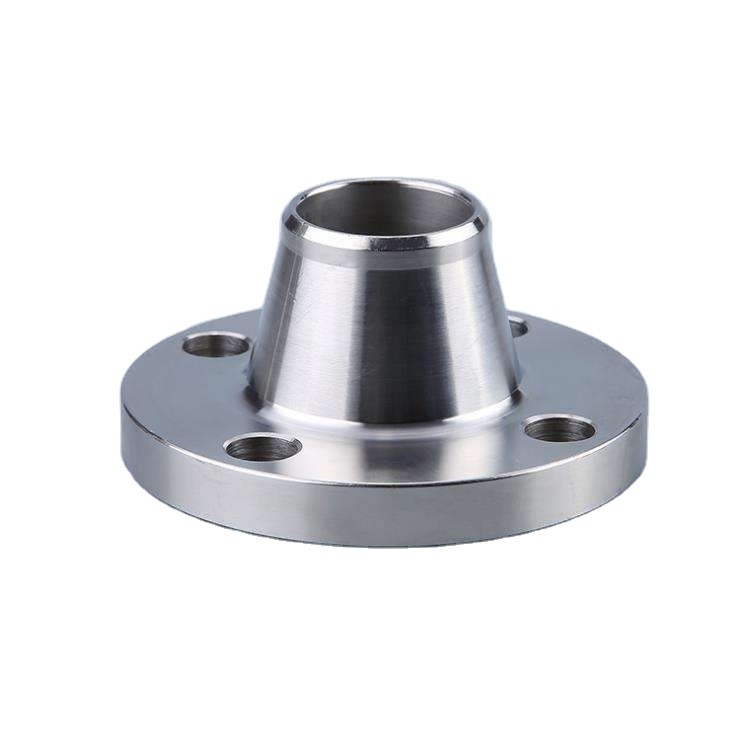

Mặt bích ống cao áp Pn64 10 inch Chất liệu hợp kim niken B564 N08820

Thông số kỹ thuật

ASTM B564 / ASME SB564

Kích thước

1/2 "NB ĐẾN 60" NB

Tiêu chuẩn

ANSI / ASME B16.5, B 16.47 Dòng A & B, B16.48, BS4504, BS 10, EN-1092, DIN, v.v.

Lớp học / Áp lực

150 #, 300 #, 600 #, 900 #, 1500 #, 2500 #, PN6, PN10, PN16, PN25, PN40, PN64, v.v.

Tiêu chuẩn

Mặt bích ANSI, Mặt bích ASME, Mặt bích BS, Mặt bích DIN, Mặt bích EN, v.v.

Tiêu chuẩn

Gõ phím

Lớp

Kích thước

ASME B16.5

WN / LWN / SO / Blind / Lap Joint

150 # -2500 #

1/2 "-24"

(Ngoại trừ Mặt bích mù 2500lb 1/2 "-12")

Mặt bích SW

150 # -1500 #

1/2 "-3"

(Ngoại trừ 1500 # 1/2 "-2 1/2")

Phân luồng

150 # -900 #

1/2 "-24"

1500 # 2500 #

1/2 "-2 1/2"

ASME B16.47 Dòng A

WN / mặt bích mù

150 # -900 #

22 "-48"

(Ngoại trừ 900 # Kích thước: 26 "-48")

ASME B16.47 Dòng B

WN / mặt bích mù

75 # -300 #

26 "-48"

400 # 600 # 900 #

26 "-36"

DIN2527

Mặt bích mù

PN6-PN100

DN10-DN1000

DIN2543

SO mặt bích

PN16

DN10-DN1000

DIN2544

SO mặt bích

PN25

DN10-DN1000

DIN2545

SO mặt bích

PN40

DN10-DN500

DIN2565

Mặt bích có ren với cổ

PN6

DN6-DN200

DIN2566

Mặt bích có ren với cổ

PN16

DN6-DN150

DIN2567

Mặt bích có ren với cổ

PN25 PN40

DN6-DN150

DIN2568

Mặt bích có ren với cổ

PN64

DN10-DN150

DIN2569

Mặt bích có ren với cổ

PN100

DN10-DN150

EN1092-1: 2002

Mặt bích tấm để hàn /

mặt bích tấm rời với cổ tấm hàn hoặc cho đường ống có nắp

end / Blind Flange / WN flange

PN2.5-PN100

DN10-DN4000

JIS B2220

Mặt bích hàn,

mặt bích khớp nối,

mặt bích ren

PN6-PN100

DN10-DN1500

BS4504 BS10 BảngD / E

Mặt bích tấm để hàn /

Mặt bích WN / Mặt bích trống

PN6-PN100

DN10-DN1500

Sản phẩm khác

Neo / xoay / girth / l

ap khớp / giảm / lỗ

Cảnh tượng mù / mù mái chèo /

vòng đệm / tấm lỗ / vòng chảy máu

Sản phẩm đặc biệt: nhẫn /

rèn / đĩa / tay áo trục

Bề mặt niêm phong

RF FF RTJ TF GF LF LM

Mặt bích kết thúc

Kết thúc cổ phiếu / răng cưa xoắn ốc /

răng cưa đồng tâm / kết thúc mịn

(Ra 3,2 và 6,3 micromet)

125-250 AARH (nó được gọi là kết thúc mịn)

250-500 AARH (nó được gọi là kết thúc cổ phiếu)

lớp áo

Biến mất, sơn màu vàng, dầu chống rỉ, mạ kẽm, v.v.

Lớp vật liệu

Thép hợp kim niken

ASTM / ASME B / SB564 UNS N02200 (NICKEL 200),

UNS N04400 (MONEL 400),

UNS N08825 (INCOLOY 825), UNS N06600 (INCONEL 600),

UNS N06601 (INCONEL 601), UNS N06625 (INCONEL 625),

UNS N10276 (HASTELLOY C276),

ASTM / ASME B / SB160 UNS N02201 (NICKEL 201),

ASTM B / SB472 UNS N08020 (Hợp kim 20)

Hợp kim đồng

ASTM / ASME B / SB151 UNS C70600 (CuNi 90/10),

C71500 (CuNi 70/30)

Thép không gỉ

ASTM / ASME A / SA182 F304,304L, 304H, 309H, 310H,

316,316H, 316L, 316LN,

317,317L, 321,321H, 347,347H

Thép hai mặt và siêu song công

ASTM / ASME A / SA182

F44, F45, F51, F53, F55, F60, F61

Thép carbon

ASTM / ASME A / SA105 (N)

Thép cacbon nhiệt độ thấp

ASTM / ASME A / SA350 LF2

Thép cacbon năng suất cao

ASTM / ASME A / SA694 F52, F56 F60, F65, F70

Thép hợp kim

ASTM / ASME A / SA182 GR F5,

F9, F11, F12, F22, F91

Titan

ASTM / ASME B / SB381 Lớp 2, Lớp 5, Lớp 7

Lớp

C

Mn

Si

S

Co

Ni

Cr

Fe

Mo

P

C276

0,010 tối đa

1,00 tối đa

0,08 tối đa

0,03 tối đa

2,50 tối đa

50,99 phút

14,50–16,50

4,00–7,00

15,00–17,00

Tối đa 0,04

Thành phần

Tỉ trọng

Độ nóng chảy

Sức căng

Sức mạnh năng suất (Chênh lệch 0,2%)

Kéo dài

Hastelloy C276

8,89 g / cm3

1370 ° C (2500 ° F)

Psi - 1.15.000, MPa - 790

Psi - 52.000, MPa - 355

40%

TIÊU CHUẨN

WERKSTOFF NR.

UNS

JIS

ĐIST

EN

HOẶC

Hastelloy C276

2.4819

N10276

NW 0276

ХН65МВУ

NiMo16Cr15W

ЭП760
