Đặc điểm kỹ thuật kích thước bản vẽ
Đơn vị: inchTrên danh nghĩa |
Dia ngoài.(OD) |
Độ dày của tường (T) |
Trung tâm Tees TớiKết thúc CM |
|||
Sch.5S |
Sch.10S |
Sch.40S |
Sch.80S |
|||
1/2 |
0,840 |
0,065 |
0,083 |
0,109 |
0,147 |
1,00 |
3/4 |
1.050 |
0,065 |
0,083 |
0,113 |
0,154 |
1.13 |
1 |
1.315 |
0,065 |
0,109 |
0,133 |
0,179 |
1,50 |
1-1 / 4 |
1.660 |
0,065 |
0,109 |
0,140 |
0,191 |
1,88 |
1-1 / 2 |
1.900 |
0,065 |
0,109 |
0,145 |
0,200 |
2,25 |
2 |
2.375 |
0,065 |
0,109 |
0,154 |
0,218 |
2,50 |
2-1 / 2 |
2,875 |
0,083 |
0,120 |
0,203 |
0,276 |
3,00 |
3 |
3.500 |
0,083 |
0,120 |
0,216 |
0,300 |
3,38 |
4 |
4.500 |
0,083 |
0,120 |
0,237 |
0,337 |
4,13 |
5 |
5.563 |
0,109 |
0,134 |
0,258 |
0,375 |
4,88 |
6 |
6,625 |
0,109 |
0,134 |
0,280 |
0,432 |
5,63 |
số 8 |
8.625 |
0,109 |
0,148 |
0,322 |
0,500 |
7.00 |
10 |
10.750 |
0,134 |
0,165 |
0,375 |
0,500 |
8,50 |
12 |
12.750 |
0,156 |
0,180 |
0,375 |
0,500 |
10.00 |
14 |
14.000 |
0,156 |
0,250 |
0,375 |
0,500 |
11.00 |
16 |
16.000 |
0,165 |
0,250 |
0,375 |
0,500 |
12.00 |
18 |
18.000 |
0,165 |
0,250 |
0,375 |
0,500 |
13,50 |
20 |
20.000 |
0,188 |
0,250 |
0,375 |
0,500 |
15,00 |
24 |
24.000 |
0,218 |
0,250 |
0,375 |
0,500 |
17,00 |
TIÊU CHUẨN |
ASME / ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316
|
NGƯỜI MẪU |

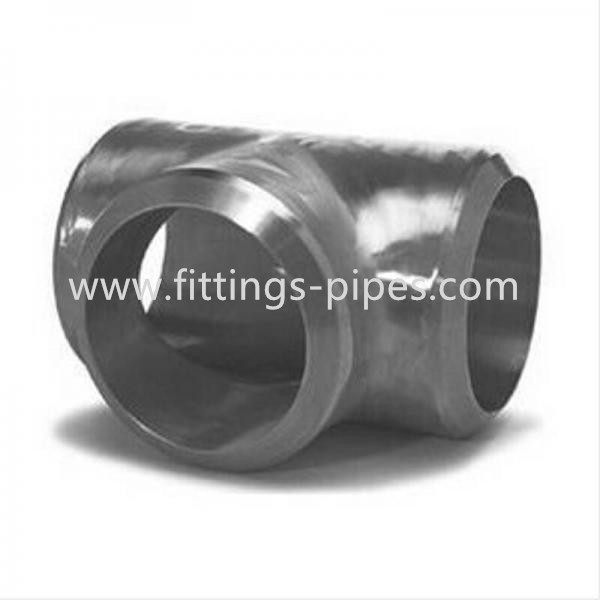

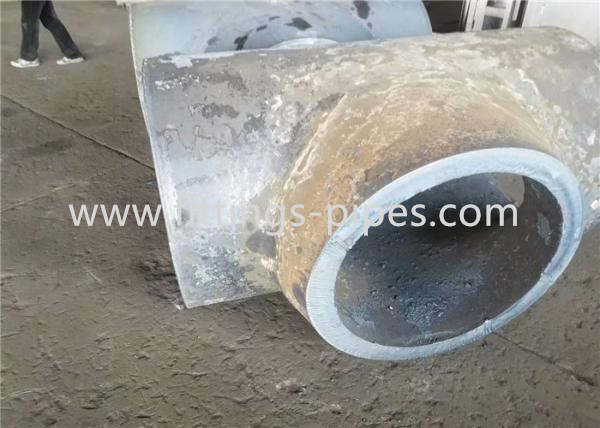

1.Tee (Thẳng và Giảm) |
2.180 DEG trở lại |
|
3.Elbow (45/90/180 DEG) |
|
4.Cap |
|
5. Hộp giảm tốc (Đồng tâm và lệch tâm) |
|
LOẠI HÌNH |
Liền mạch hoặc liền mạch |
ELBOW DEGREE |
45 độ, 90 độ, 180 độ |
MẶT |
Sơn đen, dầu chống rỉ, mạ kẽm nhúng nóng |
ĐỘ DÀY CỦA TƯỜNG |
SCH5S, SCH10S, SCH10, SCH20, SCH30, SCH40, STD, XS, SCH60 |
SCH80, SCH100, SCH120, SCH140, SCH160, XXS, 2MM |
|
KÍCH THƯỚC |
1/2 "-48" (Dn15-Dn1200) |
SỰ LIÊN QUAN |
Hàn |
HÌNH DẠNG |
Bằng nhau, Giảm |
GIẤY CHỨNG NHẬN |
ISO9001 API TUV |
ĐĂNG KÍ |
Công nghiệp hóa dầu và khí, công nghiệp điện, công nghiệp van, công trình nước, công nghiệp đóng tàu, xây dựng, v.v. |
