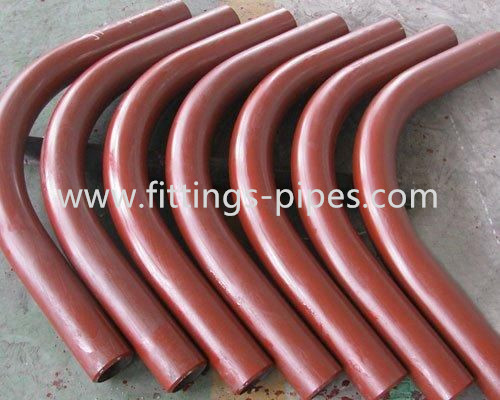

A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type

Khớp khuỷu tay bằng thép không gỉ A420GR WPL6-S Sch80 Góc ống 90 độ Loại đặc biệt

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: hongcheng
Chứng nhận: PED、ABS、BV、DNV、GL、LR、SGS、IEI
Số mô hình: 8" ĐẾN 24"
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tấn
Giá bán: negotiable
chi tiết đóng gói: Vỏ ván ép hoặc Pallet
Thời gian giao hàng: 7-15 ngày làm việc
Điều khoản thanh toán: L/C, D/P, T/T
Khả năng cung cấp: 100000 tấn mỗi năm
Liên hệ với bây giờ
  • Thông tin chi tiết
  • Mô tả sản phẩm

Thông tin chi tiết
Nguồn gốc :: Trung Quốc Khả năng cung cấp :: 10000 PC mỗi tháng
Vật liệu:: Thép không gỉ Đa dạng: Sch5, Sch10, Sch20, Sch30, Tiêu chuẩn, Sch40, Sch60, Xs, Sch8
Sự liên quan:: hàn xác thực: ASME, ANSI, DIN, JIS, BS, GB, GS, KS, API
Tiêu chuẩn:: Tổng Công ty Dầu khí Asen B16.9 Cách sử dụng:: Ngành nước dầu khí
Làm nổi bật:

Khớp khuỷu tay bằng thép không gỉ Sch80

,

Khớp nối khuỷu tay bằng thép không gỉ A420GR

,

Khuỷu tay ống 90 độ A420GR

Mô tả sản phẩm

Khớp khuỷu tay bằng thép không gỉ A420GR.WPL6-S Sch80 90 ° góc ống loại đặc biệt



KÍCH THƯỚC CỦA PHỤ KIỆN WPNCMC LỚP ASTM B366~

Kích thước ống danh nghĩa tất cả các phụ kiện tất cả các phụ kiện tất cả các phụ kiện Khuỷu tay / Tees Uốn cong ngược 180° Uốn cong ngược 180° Uốn cong trở lại 180 độ hộp giảm tốc mũ lưỡi trai
NPS OD tại Vát (1), (2)

ID ở cuối

(1), (3), (4)

 Độ dày của tường (3) Kích thước từ trung tâm đến cuối A,B,C,M Từ trung tâm đến trung tâm O Mặt đối mặt K Căn chỉnh kết thúc U Chiều dài tổng thể H Chiều dài tổng thể E
½ đến 2½

0,06

-0,03

 0,03 Không ít hơn 87,5% độ dày danh nghĩa 0,06 0,25 0,25 0,03 0,06 0,12
3 đến 3 ½ 0,06 0,06 Không ít hơn 87,5% độ dày danh nghĩa 0,06 0,25 0,25 0,03 0,06 0,12
4 0,06 0,06 Không ít hơn 87,5% độ dày danh nghĩa 0,06 0,25 0,25 0,03 0,06 0,12
5 đến 8

0,09

-0,06

 0,06 Không ít hơn 87,5% độ dày danh nghĩa 0,06 0,25 0,25 0,03 0,06 0,25
10 đến 18

0,16

-0,12

 0,12 Không ít hơn 87,5% độ dày danh nghĩa 0,09 0,38 0,25 0,06 0,09 0,25
20 đến 24

0,25

-0,19

 0,19 Không ít hơn 87,5% độ dày danh nghĩa 0,09 0,38 0,25 0,06 0,09 0,25
26 đến 30

0,25

-0,19

 0,19 Không ít hơn 87,5% độ dày danh nghĩa 0,12 … … … 0,19 0,38
32 đến 48

0,25

-0,19

 0,19 Không ít hơn 87,5% độ dày danh nghĩa 0,19 … … … 0,19

0,38





Cút 90 độ là một loại khớp nối ống và đầu nối ống, chủ yếu được sử dụng cho các ống nhánh của ống chính.Nó có thể được chia thành thép carbon, thép đúc, thép hợp kim, thép không gỉ, đồng, khuỷu tay 90 độ hợp kim nhôm, v.v. theo vật liệu.

Cút 90 độ có đặc tính chịu nhiệt độ cao và chịu áp lực, tính linh hoạt và khả năng chịu nhiệt tốt, hiệu suất cao hơn các phụ kiện đường ống khác, lắp đặt đơn giản, dẫn nhiệt tốt, áp dụng cho hệ thống sưởi sàn, có thể tái chế, v.v. .

Khuỷu tay 90 ° tiêu chuẩn quốc gia có độ bền va đập tuyệt vời, có thể được hàn và kết nối cơ học, vượt trội so với PB-PP-R.Cút 90 ° dẫn nhiệt là một khớp nối ống nối thường được sử dụng trong lắp đặt đường ống, được sử dụng để kết nối khuỷu tay và được sử dụng để thay đổi hướng của đường ống.Các tên khác: khuỷu tay 90 °, khuỷu tay góc phải, khuỷu tay yêu, khuỷu tay dập, khuỷu tay áp lực, khuỷu tay cơ khí, khuỷu tay hàn, v.v.

Cút 90 độ chủ yếu được sử dụng để kết nối hai đường ống có cùng đường kính danh nghĩa hoặc khác nhau, để đường ống có thể xoay 90 °.Tất nhiên, cũng có các khuỷu tay góc 45 °, 180 ° và nhiều góc khác nhau.Bán kính uốn nhỏ hơn hoặc bằng 1,5 lần đường kính ống thuộc về khuỷu tay và bán kính uốn lớn hơn 1,5 lần đường kính ống thuộc về khuỷu tay.





Khớp khuỷu tay bằng thép không gỉ A420GR WPL6-S Sch80 Góc ống 90 độ Loại đặc biệt 0



Đơn vị: inch

Trên danh nghĩa

Đường ống

Kích cỡ

Bên ngoài Dia.

(OD)

 Độ dày của tường (T) Trung tâm khuỷu tay 90o L/R để kết thúc A Trung tâm khuỷu tay 45o L/R đến cuối B Trung tâm khuỷu tay 90o S/R để kết thúc A Trung tâm Tees để kết thúc CM

chiều dài nắp

e
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0,840 0,065 0,083 0,109 0,147 1,50 0,625   1,00 1,00
3/4 1.050 0,065 0,083 0,113 0,154 1.12 0,438   1.13 1,00
1 1.315 0,065 0,109 0,133 0,179 1,50 0,875 1,00 1,50 1,50
1-1/4 1.660 0,065 0,109 0,140 0,191 1,88 1,00 1,25 1,88 1,50
1-1/2 1.900 0,065 0,109 0,145 0,200 2,25 1.12 1,50 2,25 1,50
2 2.375 0,065 0,109 0,154 0,218 3,00 1,38 2,00 2,50 1,50
2-1/2 2.875 0,083 0,120 0,203 0,276 3,75 1,75 2,50 3,00 2,00
3 3.500 0,083 0,120 0,216 0,300 4,50 2,00 3,00 3,38 2,50
4 4.500 0,083 0,120 0,237 0,337 6,00 2,50 4,00 4.13 3,00
5 5.563 0,109 0,134 0,258 0,375 7,50 3.12 5,00 4,88 3,50
6 6.625 0,109 0,134 0,280 0,432 9.00 3,75 6,00 5,63 4,00
số 8 8.625 0,109 0,148 0,322 0,500 12.00 5,00 8,00 7,00 5,00
10 10.750 0,134 0,165 0,375 0,500 15.00 6,25 10.00 8,50 6,00
12 12.750 0,156 0,180 0,375 0,500 18.00 7,50 12.00 10.00 7,00
14 14.000 0,156 0,250 0,375 0,500 21.00 8,75 14.00 11.00 7,50
16 16.000 0,165 0,250 0,375 0,500 24.00 10.00 16.00 12.00 8,00
18 18.000 0,165 0,250 0,375 0,500 27.00 11 giờ 25 18.00 13h50 9.00
20 20.000 0,188 0,250 0,375 0,500 30.00 12h50 20.00 15.00 10.00
24 24.000 0,218 0,250 0,375 0,500 36.00 13h50 24.00 17.00 12.00



Khớp khuỷu tay bằng thép không gỉ A420GR WPL6-S Sch80 Góc ống 90 độ Loại đặc biệt 1





Phạm vi ASTM A234:

1.1 Thông số kỹ thuật này bao gồm các phụ kiện bằng thép cacbon rèn và thép hợp kim của kết cấu hàn và liền mạch được bao gồm trong bản sửa đổi mới nhất của ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83 và MSS-SP-95.Những phụ kiện này được sử dụng trong đường ống áp lực và chế tạo bình chịu áp lực để phục vụ ở nhiệt độ vừa phải và cao.Các phụ kiện khác với các Tiêu chuẩn ASME và MSS này sẽ được cung cấp theo Yêu cầu bổ sung S58 của Thông số kỹ thuật A 960/A 960M.

1.2 Các yêu cầu bổ sung tùy chọn được cung cấp cho các phụ kiện khi cần kiểm tra ở mức độ cao hơn.Khi muốn, một hoặc nhiều yêu cầu bổ sung này có thể được chỉ định trong đơn đặt hàng.

1.3 Thông số kỹ thuật này không bao gồm các phụ kiện hàn đúc hoặc phụ kiện được gia công từ vật đúc.Phụ kiện hàn thép đúc được điều chỉnh bởi Thông số kỹ thuật A 216/A 216M và A 217/A 217M.

1.4 Thông số kỹ thuật này được thể hiện bằng cả đơn vị inch-pound và đơn vị SI.Tuy nhiên, trừ khi đơn đặt hàng chỉ định ký hiệu thông số kỹ thuật “M” hiện hành (đơn vị SI), vật liệu sẽ được cung cấp theo đơn vị inch-pound.

1.5 Các giá trị được nêu theo đơn vị inch-pound hoặc đơn vị SI sẽ được coi là tiêu chuẩn riêng.Trong văn bản, các đơn vị SI được hiển thị trong ngoặc đơn.Các giá trị được nêu trong mỗi hệ thống không phải là giá trị tương đương chính xác;do đó, mỗi hệ thống phải được sử dụng độc lập với nhau.kết hợp







Khớp khuỷu tay bằng thép không gỉ A420GR WPL6-S Sch80 Góc ống 90 độ Loại đặc biệt 2





Khớp khuỷu tay bằng thép không gỉ A420GR WPL6-S Sch80 Góc ống 90 độ Loại đặc biệt 3

Câu hỏi thường gặp:



1. Bạn là nhà máy hay công ty thương mại?

Chúng tôi là một nhà máy. Chúng tôi cũng có nhà máy hợp tác kinh doanh thép khác.

2. Làm thế nào tôi có thể nhận được báo giá từ bạn?

Bạn có thể để lại tin nhắn cho chúng tôi và chúng tôi sẽ trả lời mọi tin nhắn kịp thời.Hoặc chúng ta có thể nói chuyện trực tuyến bằng Trademanager.

Và bạn cũng có thể tìm thấy thông tin liên hệ của chúng tôi trên trang liên hệ.

3. Tôi có thể lấy mẫu trước khi đặt hàng không?

Vâng tất nhiên.Thông thường các mẫu của chúng tôi là miễn phí.chúng tôi có thể sản xuất theo mẫu hoặc bản vẽ kỹ thuật của bạn.

4. thời gian giao hàng của bạn là gì?

Thời gian giao hàng thường là khoảng 20 ngày (1 * 20FT như bình thường).

Chúng tôi có thể gửi đi trong 2 ngày, nếu nó có hàng.

5. Điều khoản thanh toán của bạn là gì?

Thời hạn thanh toán thông thường của chúng tôi là 30% tiền gửi và phần còn lại so với B / L.L/C cũng được chấp nhận.EXW,FOB,CFR,CIF,DDU.

6. Nhà máy của bạn làm như thế nào về kiểm soát chất lượng?

Chất lượng là ưu tiên.Nhà máy của chúng tôi đã đạt được xác thực ISO9001.Chúng tôi đảm bảo hàng hóa từ nhà máy của chúng tôi đủ tiêu chuẩn 100%.

Và mỗi Quy trình, chúng tôi có hoạt động rất nghiêm ngặt và sắp xếp 2 kỹ thuật viên để kiểm tra.Sau khi các sản phẩm được hoàn thành,

chúng tôi sẽ thực hiện bài kiểm tra cuối cùng để chọn những sản phẩm không đủ tiêu chuẩn
