Khớp nối ống mạ kẽm liền mạch Chứng nhận ISO TUV 45 độ

Thông tin chi tiết sản phẩm:

Nguồn gốc:

Trung Quốc

Hàng hiệu:

hongcheng

Chứng nhận:

Pcoc, Reach, Iecee, Scoc, Epa, Gs

Số mô hình:

1/2 "ĐẾN 24"

Thanh toán:

Số lượng đặt hàng tối thiểu:

1pc

Giá bán:

consult

chi tiết đóng gói:

Trường hợp hoặc Pallet ván ép

Thời gian giao hàng:

7-15 ngày làm việc

Điều khoản thanh toán:

L / C, D / P, T / T

Khả năng cung cấp:

2 triệu tấn / năm

Thông tin chi tiết
Mô tả sản phẩm

Thông tin chi tiết
Số mô hình::	1/2 "-36"	Chứng nhận::	ISO TUV
Định lượng::	1 đơn vị	Chi tiết đóng gói::	Không khử trùng hoặc khử trùng Ván ép / Pallet gỗ hoặc hộp đựng
TRÌNH ĐỘ::	45 ° 90 ° 180 °	Tiêu chuẩn::	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
Làm nổi bật:	Cút ống mạ kẽm liền mạch TUV , Cút ống mạ kẽm ISO liền mạch , Cút ống liền mạch TUV 45Degree

Mô tả sản phẩm

Ống thép cút nối liền mạch Astm A234 Wpb Ống thép luồn dây điện Mạ kẽm đen carbon

ASTM A234 WPB là cấp phổ biến cho khuỷu tay bán kính dài 90 độ, là một trong những yêu cầu cao.Chúng có sẵn trong phạm vi kích thước và độ dày lớn.Họ có một hiệu suất tốt và đáp ứng hầu hết các nhu cầu đường ống công nghiệp.

Có bao nhiêu loại ống thép luồn dây điện?

Theo hình dạng, có thẳng và giảm khuỷu tay.

Tùy thuộc vào góc độ, thông thường có 45 độ, 90 độ và 180 độ khuỷu tay.

Dựa trên bán kính, có bán kính dài (1.5D) và bán kính ngắn (1D) khuỷu tay.

Đối với kết nối, chúng có thể được chia thành khuỷu tay hàn ổ cắm, khuỷu tay hàn đối đầu và khuỷu tay ren.

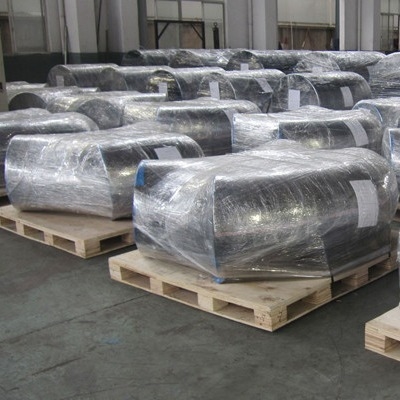

Gói 90 độ khuỷu tay

Chúng tôi đã đánh dấu tất cả các phụ kiện Buttweld bằng thép carbon với Tên, Cấp, Không nhiệt, Kích thước, Tiêu chuẩn và Độ dày theo lịch trình.Sau khi hoàn thành việc nổ, sơn và đánh dấu Cút 90 Độ ASTM A234 WPB, công nhân của chúng tôi bọc chúng bằng xốp nhựa và đóng gói vào thùng gỗ hoặc pallet.

Các nhãn rõ ràng được gắn bên ngoài bao bì để dễ dàng nhận biết số lượng và ID sản phẩm được chú ý cẩn thận trong quá trình vận hành và vận chuyển.

Kích thước khuỷu tay thép carbon

Kích thước của thép carbon khuỷu tay 90 độ & khuỷu tay 45 độ

NPS	OD D	90 ° Rad dài Trung tâm đến Kết thúc Một	45 ° Rad dài Trung tâm đến Kết thúc B	90 ° 3D Trung tâm đến Kết thúc Một	45 ° 3D Trung tâm đến Kết thúc B
1/2	21.3	38	16
3/4	26,7	38	19	57	24
1	33.4	38	22	76	31
1,1 / 4	42,2	48	25	95	39
1,1 / 2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1 / 2	73	95	44	190	79
3	88,9	114	51	229	95
3.1 / 2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141.3	190	79	381	157
6	168,3	229	95	457	189
số 8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Cút khuỷu bằng thép cacbon 45 độ & thép cacbon 90 độ Kích thước khuỷu tay được tính bằng milimét trừ khi có chỉ định khác.Độ dày của tường (t) phải do khách hàng chỉ định.

ĐỘ PHÂN TÍCH KÍCH THƯỚC CỦA NÚT WELD ELBOWS - 45 ° VÀ 90 ° - LR VÀ 3D - ASME B16.9

Kích thước đường ống danh nghĩa	1/2 đến 2.1 / 2	3 đến 3,1 / 2	4	5 đến 8
Đường kính ngoài tại Bevel (D)	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Đường kính bên trong ở cuối	0,8	1,6	1,6	1,6
Center to End LR (A / B)	2	2	2	2
Center to End 3D (A / B)	3	3	3	3
Kích thước đường ống danh nghĩa	10 đến 18	20 đến 24	26 đến 30	32 đến 48
Đường kính ngoài tại Bevel (D)	+ 4 - 3.2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Đường kính bên trong ở cuối	3.2	4.8	+ 6,4 - 4,8	+ 6,4 - 4,8
Center to End LR (A / B)	2	2	3	5
Center to End 3D (A / B)	3	3	6	6
Độ dày của tường (t)	Không nhỏ hơn 87,5% độ dày danh nghĩa của tường

ASTM A234 WPB Kích thước khuỷu tay

Tiêu chuẩn: ASME B16.9, SH3408, HG / T21635 / 21631, SY / T0510

Đường kính: DN20 đến DN1500 / 3/4 ”đến 60”

Lịch trình: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Bán kính: Bán kính Ngắn (SR) và Bán kính Dài (LR)

Kiểu: Liền mạch và hàn

Bề mặt: Sơn lót màu đen, mạ kẽm
