Thông tin chi tiết
Kích cỡ ::	Kích thước tùy chỉnh, 1/2 "~ 48"	Chứng nhận::	ASME DNV BV API CE ABS CE
Định lượng::	1 đơn vị	Chi tiết đóng gói::	Không khử trùng hoặc khử trùng Ván ép / Pallet gỗ hoặc hộp đựng
Trình độ ::	45D hoặc tùy chỉnh	Đơn xin ::	đường ống, dầu, khí / dầu / nước
Làm nổi bật:	Cút ống thép đen 45 độ CE , khuỷu tay ống thép đen CE , hongcheng 45 độ khuỷu tay ống màu đen

Mô tả sản phẩm

Phụ kiện ống khuỷu bằng thép carbon 45 độ Ce Dn 800 Sch Std Lr A234 Wpb Ống thép đen khuỷu tay

Trong hệ thống đường ống, cút là bộ phận nối ống có tác dụng thay đổi hướng của đường ống.

Theo góc, có 45 ° và 90 ° 180 ° ba thường được sử dụng nhất, ngoài ra, theo nhu cầu của dự án, nó cũng bao gồm 60 ° và khuỷu tay góc bất thường khác.

Vật liệu khuỷu tay là thép không gỉ, thép hợp kim, thép cacbon, kim loại màu, v.v.

Phạm vi áp dụng:

Do tính năng toàn diện tốt của nó, khuỷu tay được sử dụng rộng rãi trong kỹ thuật hóa học, xây dựng, thoát nước, dầu khí, công nghiệp nhẹ và nhẹ, hệ thống sưởi nước, phòng cháy chữa cháy, năng lượng điện, hàng không vũ trụ, đóng tàu và các dự án cơ bản khác.

Sự miêu tả	Cút thép carbon LR
Tiêu chuẩn	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
Vật chất	A234 WP5 / P9 / P11 / P12 / P22 / P91 A860 WPHY 52/60/65 A403 WP304 / 304L / 316 / 316L / 321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Kích thước	Đường kính ngoài: 6-2400mm Độ dày của tường: 1,0-200mm Chiều dài: 1-12m
Bề mặt	Nhà máy, sơn, tráng chống gỉ, v.v.
Ứng dụng	Ống nồi hơi, ống phân bón hóa học, ống dẫn dầu / khí đốt, ống dẫn chất lỏng, ống khoan, Ống thủy lực, ống kết cấu, v.v.

NPS	OD D	90 ° Rad dài Trung tâm đến Kết thúc Một	45 ° Rad dài Trung tâm đến Kết thúc B	90 ° 3D Trung tâm đến Kết thúc Một	45 ° 3D Trung tâm đến Kết thúc B
1/2	21.3	38	16
3/4	26,7	38	19	57	24
1	33.4	38	22	76	31
1,1 / 4	42,2	48	25	95	39
1,1 / 2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1 / 2	73	95	44	190	79
3	88,9	114	51	229	95
3.1 / 2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141.3	190	79	381	157
6	168,3	229	95	457	189
số 8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Cút khuỷu bằng thép cacbon 45 độ & thép cacbon 90 độ Kích thước khuỷu tay được tính bằng milimét trừ khi có chỉ định khác.Độ dày của tường (t) phải do khách hàng chỉ định.

ĐỘ PHÂN TÍCH KÍCH THƯỚC CỦA NÚT WELD ELBOWS - 45 ° VÀ 90 ° - LR VÀ 3D - ASME B16.9

Kích thước đường ống danh nghĩa	1/2 đến 2.1 / 2	3 đến 3,1 / 2	4	5 đến 8
Đường kính ngoài tại Bevel (D)	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Đường kính bên trong ở cuối	0,8	1,6	1,6	1,6
Center to End LR (A / B)	2	2	2	2
Center to End 3D (A / B)	3	3	3	3
Kích thước đường ống danh nghĩa	10 đến 18	20 đến 24	26 đến 30	32 đến 48
Đường kính ngoài tại Bevel (D)	+ 4 - 3.2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Đường kính bên trong ở cuối	3.2	4.8	+ 6,4 - 4,8	+ 6,4 - 4,8
Center to End LR (A / B)	2	2	3	5
Center to End 3D (A / B)	3	3	6	6
Độ dày của tường (t)	Không nhỏ hơn 87,5% độ dày danh nghĩa của tường

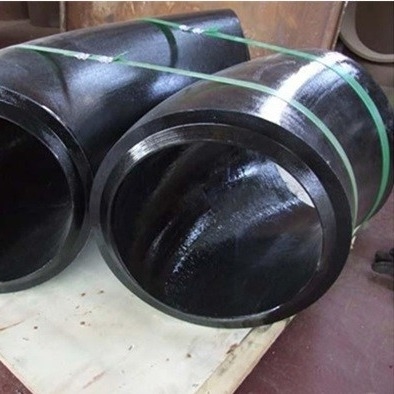

Cút ống thép đen 45 độ cho đường ống Chứng nhận CE 2

ASTM A234 WPB Kích thước khuỷu tay

Tiêu chuẩn: ASME B16.9, SH3408, HG / T21635 / 21631, SY / T0510

Đường kính: DN20 đến DN1500 / 3/4 ”đến 60”

Lịch trình: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Bán kính: Bán kính Ngắn (SR) và Bán kính Dài (LR)

Kiểu: Liền mạch và hàn

Bề mặt: Sơn lót màu đen, mạ kẽm

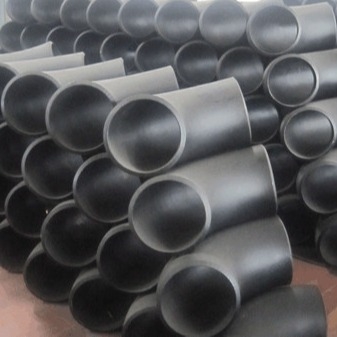

Cút ống thép đen 45 độ cho đường ống Chứng nhận CE 3

Cút ống thép đen 45 độ cho đường ống Chứng nhận CE 4

Cút ống thép đen 45 độ cho đường ống Chứng nhận CE 5

Cút ống thép đen 45 độ cho đường ống Chứng nhận CE 6

Cút ống thép đen 45 độ cho đường ống Chứng nhận CE 7

Từ khóa:

Thông tin chi tiết sản phẩm:
Nguồn gốc:	Trung Quốc
Hàng hiệu:	hongcheng
Chứng nhận:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Số mô hình:	1/2 "ĐẾN 24"
Thanh toán:
Số lượng đặt hàng tối thiểu:	1pc
Giá bán:	consult
chi tiết đóng gói:	Trường hợp hoặc Pallet ván ép
Thời gian giao hàng:	7-15 ngày làm việc
Điều khoản thanh toán:	L / C, D / P, T / T
Khả năng cung cấp:	2 triệu tấn / năm
